С{0}}кВА трофазни дистрибутивни трансформатор пуњен уљем-
Nov 12, 2025
Остави поруку
увођење С13 500кВА уљног трансформатора
Уљни трансформатори могу да се широко користе у високим{0}} зградама, комерцијалним центрима, подземним железницама, аеродромима, станицама, индустријским и рударским предузећима, платформама за бушење и платформама за производњу нафте. Посебно су погодна за места са високим захтевима за заштиту од пожара (као што су запаљива и експлозивна подручја) и оштра окружења. Поред тога, могу се користити и за напајање и осветљење у стамбеним насељима, пословним улицама, индустријским и рударским предузећима, као и руралним подручјима.
С13 серија је трансформатор са малим губитком без-оптерећења, малом струјом без{2}}оптерећења, ниским нивоом буке и изузетним ефектом{3}}штеде енергије, што побољшава квалитет напона и поузданост напајања. То је зелена{5}}опрема за уштеду енергије која доприноси заштити животне средине. Најновији производи се промовишу и користе у пројекту технолошке трансформације.
Трансформатори за -штеду енергије серије С13 су направљени од високо-квалитетног и-пропустљивог силиконског челичног лима. Губитак без{5}}оптерећења је 27% мањи од оног код С11, који испуњава секундарни стандард енергетске ефикасности и има високу цену.
карактеристике
◆ материјал језгре се директно испоручује са аутентичним производима, са гаранцијом квалитета: Баову високо-хладно ваљани- хладно ваљани силиконски челик, јединични губитак мањи или једнак 0,9в/кг; калем је направљен од висококвалитетног-бакара без кисеоника-са садржајем бакра већим или једнаким 99,95%
◆ валовити резервоар за уље, аутоматско заваривање, нулта стопа цурења, површинска боја за печење, јака - способност против корозије
◆ горњи и доњи положај тела уређаја, без подизања језгра, без одржавања, безбедно и поуздано
Технички подаци С13 500кВА трофазни уљни дистрибутивни трансформатор-
|
Примари Волтаге |
Сецондари Волтаге |
Векторска група |
Губитак{0}}без оптерећења |
Губитак при{0}}учитавању |
|
6кВ |
0.4кВ |
Дин11 |
480W |
5410W/5150W |
| Фреквенција | 50/60Хз | Фаза | Три |
| Излазни напон | 110В, 380В, 220В, 440В, 10кВ, 11кВ | Улазни напон | 10кВ, 6кВ, 10,5кВ, 6,6кВ, 11кВ, 30кВ |
| Место порекла | Хенан, Кина | Број намотаја | Два намотаја |
| Број модела | S13 | Структура намотаја | Лаиеред Виндинг |
| апликација | Повер | Називни капацитет | 50-2500ква |
| Тип | Уљни{0}}уроњени трансформатор | Облик | РОУНД |
| Метод хлађења | Уљно хлађење | Материјал за намотавање | бакар/алуминијум |
| Материјал | бакар/алуминијум | Стандард | ИЕЦ60076 |
| Цертифицатион | ИСО ЦЕ |
Трансформатори{0}}уроњени у уље: принцип рада
Принцип рада трансформатора{0}}уроњеног у уље обухвата следеће кораке:
1. Трансформација напона: Примарни намотај генерише магнетни флукс кроз улазни напон, који затвара петљу у гвозденом језгру и индукује одговарајући напон у секундарном намотају. Променом односа завоја намотаја, напон се може повећати или смањити.
2. Одвођење топлоте: Процес трансформације напона ствара вишак топлоте. Уље у трансформатору помаже да се трансформатор не прегреје. Намотаји и језгро су потопљени у трансформаторско уље, које делује као расхладно средство и изолатор. Конвекција помера уље кроз намотаје, калемове и језгро, спречавајући трансформатор од прегревања. Уље се даље хлади споља на нижем напону иу ваздушном{5}}хлађеном радијатору са вишим напонима.
Изолација: Трансформаторско уље такође обезбеђује електричну изолацију, 3. спречава кратке спојеве и електрични лук.
Укратко, принцип рада трансформатора{0}}уроњеног у уље може се приписати претварању напона улазног напајања у потребан излазни напон путем електромагнетне индукције између примарног и секундарног намотаја под заштитом хлађења и изолације изолационог уља
профил компаније
ГНЕЕ ТРАНСФОРМЕР има јак производни капацитет и ефикасан маркетиншки тим.
Наши производи за трансформаторе укључују 500кВ, 400кВ, 330кВ, 220кВ и 110кВ ултра-трансформаторе високог напона, разне трансформаторе сувог-типа/трансформаторе уроњене у уље/трансформаторе од аморфне легуре од 35кВ и ниже, нове енергетске трансформаторе, и префабричке трансформаторе
Извозне серије: једно-фазни трансформатор, трофазни трансформатор, цилиндрични трансформатор, изолациони трансформатор, управљачки трансформатор, регулатор напона и други производи, и разне спецификације специјалних трансформатора као што су трансформатори за уземљење, намотаји за сузбијање лука, Битцоин трансформатори, монтажне кабине, реактори, трансформатори, електрични трансформатори, трансформатори за пећи, мини трансформатори трансформатори итд.
ГНЕЕ ТРАНСФОРМЕР је узастопно прошао сертификацију система ИСО9001, ИСО14001, ИСО45001, СА8000. Истовремено, дистрибутивни трансформатори нивоа 10кВ и 35КВ и трафостанице типа кутије су добиле интернационалну- ИЕЦ сертификат, УС УЛ сертификат, немачки ТУВ сертификат, ЕУ ЦЕ сертификат, холандски КЕМА сертификат и ГОСТ сертификат. Наша продаја производа покрива глобално тржиште, укључујући 72 земље и региона као што су Сједињене Државе, Европа, Канада, Мексико итд.

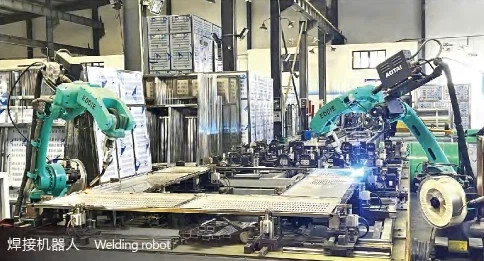

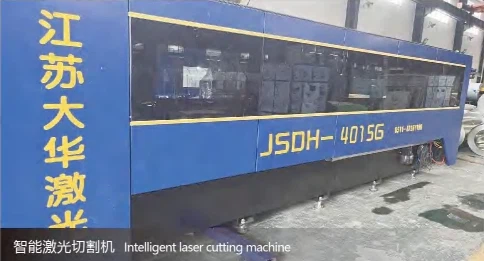

трансформатор Приказ опреме радионице
врсте трансформатора из ГНЕЕ
Набавите спецификацију Трансформер Ордер
ГНЕЕ ТрансформерСпецификација налога
|
Када бирате производе наше компаније, наведите следеће податке како бисмо вам боље служили. |
||
|
Демандер |
||
|
Захтевач: |
телефонске методе: |
факс: |
|
Технички вођа пројекта: |
телефонске методе: |
поштанско сандуче: |
|
Избор типа трансформатора |
||
|
□Суви трансформатор {□СЦ(Б) Епоксидна смола □СЦ(Б) Не-инкапсулирана} □Америчка кутија (ЗГС) {□Тип терминала(-З-) □Тип мреже звона (-Х-)} □Замена европске кутије (ИБМ){□ Замена сува □Замена уља} |
□ Уљни-уроњен трансформатор{□ Потпуно затворен (-М-) □Уљни-јастук са лежајем} □Трансформатор од аморфне легуре{□Суво аморфно □ Уље аморфно} □ Специјални трансформатор{исправљач, пећ, рудник, итд} |
|
Избор основних података трансформатора
|
Земља употребе: |
|
|
Број фазе: |
□Три-фазни(С конвенционални) □ Монофазни □Остало() |
|
учесталост: |
□50Хз (конвенционално) □60Хз □ Остало () |
|
Трансформаторско уље: |
□#25(конвенционално) □#45(минимална температура испод -25 степени) |
|
Називни капацитет: |
□( )кВА Услови употребе □Спољашњи тип □Индоор тип |
|
Надморска висина: |
□Мање од 1000м (конвенционално) □1000-2000м □3000м以上 преко |
|
Називни напон (високи напон) |
□6кВ □10кВ □20кВ □35кВ □66кВ □110кВ □220кВ □Остало() |
|
Називни напон (низак притисак) |
□0,4кВ □0,66кВ □10кВ □10,5кВ □35кВ □其他 Остало( ) |
|
Повезана група |
□Дин11(конвенционално) □Иин0 □ИНд11 □ли0(једнофазно-) □Остало() |
|
Импеданса (%): |
□4% □4,5% □5,5% □6% □6,5% □7,5% □8% □Остало( ) |
|
Режим регулације напона |
□Регулација напона без побуде (конвенционална) □На-регулација напона на оптерећењу (З) |
|
Опсег регулације напона |
□±2*2,5% □±5% □±3*2,5% □Остало() |
Избор прибора за трансформаторе
|
□Вентилатор □Контрола температуре{□ Уобичајено □Са 485 рачунарским интерфејсом} □Суво кућиште{□ Обичан челични лим □Легура алуминијума » Нерђајући челик} □Ниво заштите сувог кућишта (□ИП20(конвенционално) □ИП( )} □Захтеви за висину сувог кућишта{□Нема □Захтеви[ ]} □ Режим излаза кабла суве променљиве шкољке {□ Горе-и-напоље □ Горе-и-доле □Доле-унутрашње/доле-напоље □Доле-унутрашње/ГОРЕ-напоље □Доле-унутрашњег/доле{□Доле{□Доле{{9} страна-напоље [□Лево □ Десно-напоље]} |
|
Напомена: 1. (Захтеви за суву промену с трансформатором од 100кВА не укључује вентилаторе, као што су вентилатори, потребно је напунити 2. (Промена уља<630kVA transformer does not include temperature control, gas relay, if necessary, need to increase the fee) |
Остали посебни захтеви (додатни трошкови се примењују у наставку)
|
Суви трансформатор |
□Оклоп и доња плоча{□Обична □Потпуно затворена} □Прекидач за кретање □Магнетни ло □Трансформатор нулте секвенце □Бакарна шипка до нисконапонског ормана □Заштитна мрежа □Осветљење □100кВА или мање Вентилатор □Амортизер |
|
Трансформатор{0}}уроњен у уље |
□Уље бр.45 за подручја без-ниских температура □Означени бренд на-регулатор напона оптерећења □400кВА и испод нисконапонског излаза ОАБЦ фаза са терминалима за ожичење □630кВА или испод захтева контролу температуре □800кВА или испод Нисконапонска излазна фаза 0 захтева прикључке за ожичење □630кВА и мање морају бити опремљени гасним релејем |
Индустријски распоред ГНЕЕ ТРАНСФОРМАТОРА
Азија:Кина, Филипини, Камбоџа, Малезија, Мјанмар, Индонезија, Вијетнам, Монголија, Јапан, провинција Тајван, Бангладеш, Шри Ланка, Либан, Саудијска Арабија, Турска, Јерменија, Ирак, Иран, Казахстан, Киргистан, Таџикистан, Узбекистан
Африка:Египат, Етиопија, Ангола, Боцвана, Бурунди, Зеленортска острва, Конго, Гвинеја, Гана, Габон, Зимбабве, Камерун, Кенија, Руанда, Малави, Маурицијус, Мауританија, Мозамбик, Јужна Африка, Нигерија, Сомалија, Чад, Централна Африка
Северна Америка: Аруба, Панама, Доминиканска Република, Костарика, Хондурас, Карипски регион, Канада, Сједињене Америчке Државе, Мексико, Ел Салвадор, Гватемала, Јамајка
Европа: Бугарска, Северна Македонија, Финска, Норвешка, Украјина, Грчка, Мађарска, Италија, Уједињено Краљевство
Јужна Америка: Аргентина, Парагвај, Еквадор, Колумбија, Гвајана, Венецуела, Уругвај, Чиле
Блиски исток: регион Блиског истока
Океанија: Аустралија, Папуа Нова Гвинеја. Фији
